Un timbre es un dispositivo indicador/de información que normalmente se coloca cerca de una puerta que conduce a la entrada de una casa/edificio. Cuando un invitado/visitante presiona un botón en la puerta principal, suena el timbre dentro de la casa/edificio, alertando al propietario/propietario de la presencia del invitado/visitante. El toque continuo del interruptor del timbre por parte de otras personas es dañino ya que el coronavirus Sars-Cov-2 se comunica al tocar cualquier cosa que ya esté en contacto con la persona infectada. Por lo tanto, se requiere protección contra el virus corona en la entrada (interruptor de timbre).
La desinfección de manos es una de todas las buenas precauciones para prevenir la transmisión del nuevo coronavirus (Sars-cov-2), además del distanciamiento social. Los CDC (Centros para el Control y la Prevención de Enfermedades) recomiendan usar desinfectantes para manos que contengan al menos 60 a 80%. Alcohol. El desinfectante de manos disponible comercialmente contiene etanol junto con algunos otros ingredientes.
Aquí, en nuestro proyecto propuesto, diseñaremos e implementaremos un timbre automático utilizando la interfaz de Arduino, que sonará automáticamente solo cuando las manos de los usuarios/huéspedes/turistas se desinfecten con desinfectante para manos. Si alguien quiere tocar la campana, solo debe mostrar sus manos de 3 a 5 cm. aparte frente al sensor mq3 (este sensor es el corazón de nuestro proyecto propuesto).
Sensor MQ3
El sensor MQ3 es un sensor de tipo semiconductor de óxido de metal (MOS), también conocido como quimiorresistencia porque su detección se basa en el cambio en el material del sensor cuando se expone a un desinfectante (que contiene etanol).
El sensor MQ3 consta de un elemento calefactor que en realidad calienta la capa conductora del material cuya resistencia se mide. La resistencia cambia cuando el olor a desinfectante entra en contacto con mq3.
El sensor MQ3 tiene una salida analógica y otra digital. Aquí usamos la salida analógica del sensor mq3 ya que hay un rango enorme de valores transmitidos en la señal (analógica) de 0 a 1023, que corresponde a la intensidad del alcohol en un desinfectante.
ULN-2003 (CI DE CONTROLADOR DE RELÉ)
ULN2003IC es un controlador de relé IC. Usamos este IC cuando necesitamos manejar cargas de alta corriente mediante el uso de circuitos lógicos digitales como amplificadores operacionales, temporizadores 555, puertas lógicas, Arduino-Uno, microcontroladores, etc. ULN 2003 se utiliza principalmente para controlar relés, motores de CC y motores paso a paso. Este controlador de relé IC se utiliza para impulsar un relé de 5 voltios en el trabajo propuesto.
Trabajar

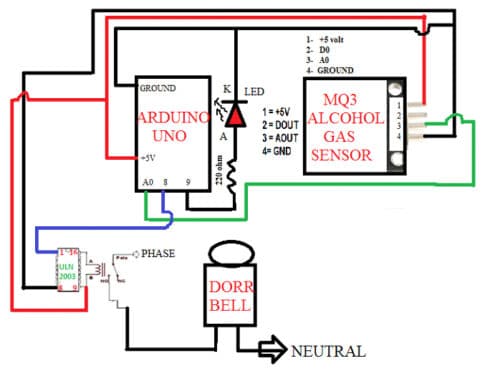

Cuando alguien pone sus manos frente a (de 2 a 5 cm de distancia) MQ3 después de desinfectarse las manos con el desinfectante de manos, mq3 genera una salida analógica que impulsa el Arduino-Uno conectado para generar una señal en el pin 8 y el pin 9. Aquí el LED está conectado al pin 8 que se enciende cuando mq3 detecta el olor a desinfectante y el pin 9 está conectado a uln2003IC que en realidad activa el relé al mismo tiempo y el relé está conectado al timbre para que suene.
Si el usuario/visitante no se higieniza las manos con desinfectante de manos, mq3 no produce ninguna salida analógica, por lo que Arduino-Uno y los relés no continúan, por lo que la campana no suena.
ventaja
- Sistema de timbre automático en la entrada del edificio.
- Uso obligatorio de desinfectante de manos para protegerse contra la corona.
lista de partes
| LISTA DE COMPONENTES | ||
| APELLIDO | CANTIDAD | APROX. COSTOS |
| ARDUINO UNO | 1 | 500/- |
| Adaptador 12V 2A | 1 | 230/- |
| SENSOR DE ALCOHOL MQ-3 | 1 | 130/- |
| IC-ULN 2003 | 1 | quince/- |
| RELÉ 5V | 1 | 20/- |
| TIMBRE ELÉCTRICO | 1 | 150/- |
| LED | 1 | 2/- |
| RESISTENCIA 220OHM | 1 | 1/- |
| tablero de circuitos | 1 | 75/- |
Tabla 1:- Lista de componentes utilizados en el proyecto (BOM)
//programa rakesh Jain
#define MQ3 A0
#definir umbral 420
valor int;
configuración inválida() {
PinMode(MQ3, ENTRADA);
pinMode(8, SALIDA);
pinMode(9, SALIDA);
Serial.begin(9600);
}
bucle vacío () {
valor = lectura analógica (MQ3);
Serial.println(valor);
si (valor > umbral)
{
escritura digital (8, ALTO);
escritura digital (9, ALTO);
}
diferente {
escritura digital (8, BAJO);
escritura digital (9, BAJO);
}
retraso (500);
}

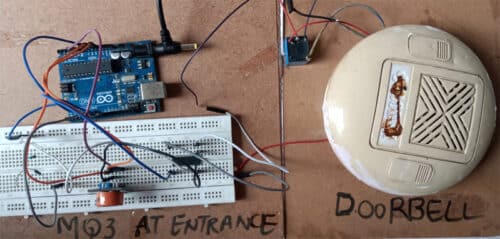

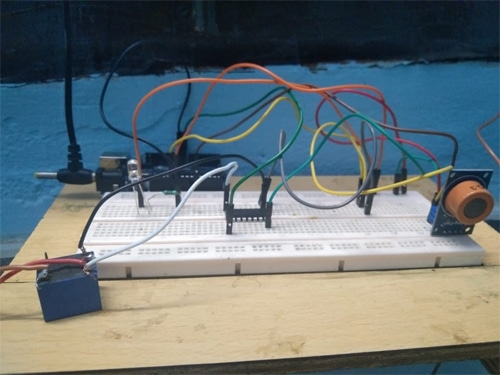

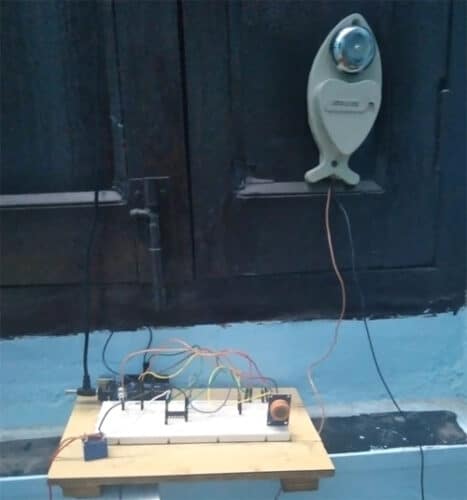

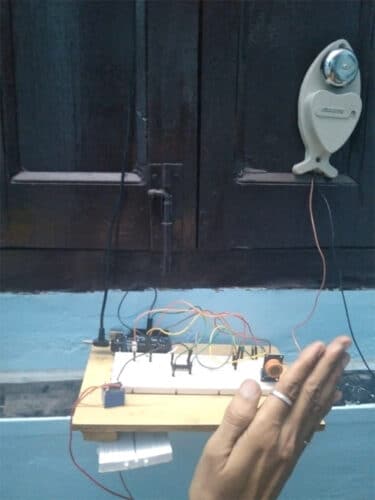

prototipo de circuito
Obtener RAKESH JAIN Maestría en VLSI, BE en Electrónica y Comunicaciones, DIPLOMA en Electrónica. Actualmente trabaja como profesor asistente en el Departamento ECE del Instituto de Estudios Técnicos Geetanjali en Udaipur. Su área de investigación es SENSOR y microcontrolador. Tiene 17 derechos de autor y 3 patentes indias.
recibió RAHUL MOUD Máster en VLSI, BE en Electrónica y Comunicaciones. Actualmente trabaja como Profesor Asistente en el Departamento de ECE y Decano de Asuntos Estudiantiles en el Instituto de Estudios Técnicos de Geetanjali, Udaipur. Su área de investigación es la teoría y el análisis de redes.
